プラスチック製品が出来るまで
(射出成形法)


 プラスチック製品が出来上がるまでを実際に見てみたいと思います。

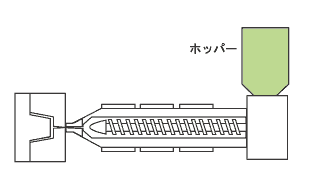

@ホッパーへ材料を入れる
how1

 成形機のホッパー(材料投入口)にプラスチックの材料を投入します。この時、材料はペレット状態(粒の状態)になっています。

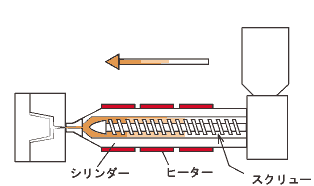

Aシリンダー内で材料を溶かす

how2

 プラスチックの原料は、ヒータによって加熱されたシリンダー(加熱筒)の中を通る事によってドロドロに溶かされていきます。

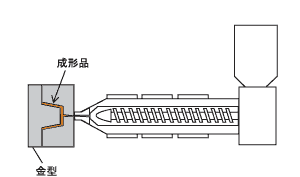

B金型へ材料を射出
how3

 溶かされたプラスチックをスクリューによって強い圧力がかけられて先端のノズルより金型に射出(流し込む)されます。

 金型はオス型とメス型の2つで出来ており、溶かされたプラスチックはその間の製品の形をしたくぼみに流し込まれ、圧力が加えられます。

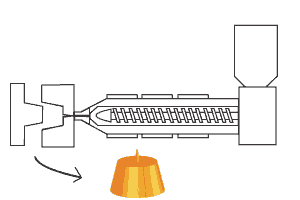

C冷却された後、取出し

how4

 プラスチックが固まるまで金型に入ったままで冷却されます。固まった後に金型が開けられ成形品が取り出されます。

 取出し完了後再び金型が閉められ、AからCの作業が繰り返されます。この作業がちょうど注射器の作用と似ていることから、射出成形法と呼ばれています。
